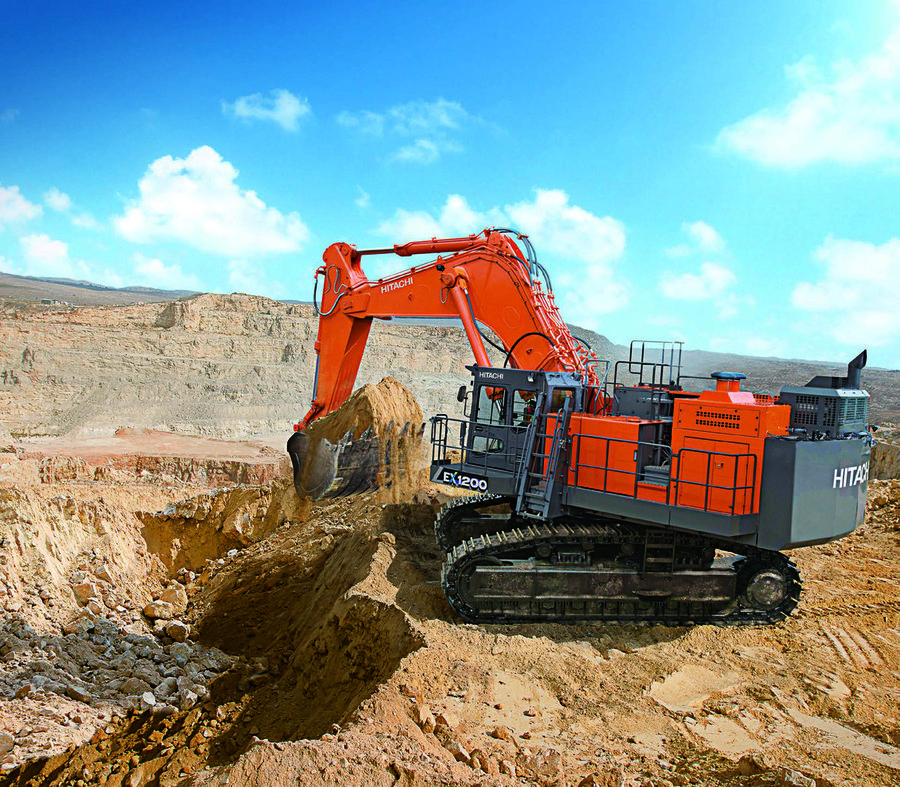

Горный экскаватор Hitachi EX1200-7 серии EX-7 — уникальная машина в линейке Hitachi, созданная на базе более чем 100-летнего опыта группы компаний. Сочетает высокоинтеллектуальные инженерные решения с простотой управления. Разработан для рационального расхода топлива без потери производительности: двигатель Cummins QSK23-C 567 кВт (770 л.с.) с системой оптимизации FCO. Доступен в конфигурациях прямой лопаты (LD) и обратной лопаты (BH), а также с усиленным рабочим оборудованием (BE).
Подбор самосвала — количество проходов ковша
Наилучший вариант: 4–6 циклов на погрузку. Допустимый: 3–8 циклов.
Конфигурация
Ковш
Самосвал 60 т
Обратная лопата BH
7,0 м³
5
Прямая лопата LD
6,5 м³
6
Источник: Hitachi KS-RU408R / KS-EN408R
Передовые системы оптимизации расхода энергии Hitachi предлагают рациональное решение для горнодобывающей промышленности. EX1200-7 создан с учётом экологических требований без потери производительности.
567 кВтМощность двигателя
770 л.с.Gross Power
23,2 лРабочий объём
FCOСистема опт. топлива
Двигатель Cummins QSK23-C с системой FCO — 6-цилиндровый, рабочий объём 23,2 л, с турбонаддувом и системой охлаждения двигателя после его остановки. Система оптимизации расхода топлива (FCO) снижает операционные затраты.
Электрические регуляторы основных насосов — для каждого гидравлического насоса имеется отдельный электрический регулятор, что позволяет оптимизировать мощность двигателя и снизить расход топлива.
Гидравлический контур с рекуперацией — стрела, рукоять и ковш снабжены клапаном рекуперации энергии, снижающим нагрузку на систему, уменьшающим расход топлива и увеличивающим срок службы насоса.
Система управления двигателем и насосами (E-P Control) — автоматически оценивает нагрузки и задаёт режимы работы для максимальной производительности при минимальных расходах топлива.
Система Auto-Idle — при переводе рычагов в нейтраль снижает обороты двигателя для экономии топлива. При задействовании рычагов обороты мгновенно возвращаются к установленному значению.
Гидромотор вентилятора радиатора — обороты вентилятора автоматически регулируются по нагрузке, снижая шум и энергопотребление.
В экскаваторах серии EX-7 воплощены передовые конструкторские разработки Hitachi. Рабочее оборудование оптимизировано под конструкцию ковша для максимальной производительности при различных схемах разработки забоя.
Рабочее оборудование с коробчатым сечением — стрела и рукоять сварные, коробчатого сечения для равномерного распределения напряжений и удобства технического обслуживания.
Механизм автоматического выравнивания (для прямой лопаты) — запатентованный Hitachi механизм с выравнивающим цилиндром позволяет перемещать ковш горизонтально за счёт одного движения оператора, повышая напорное усилие рукояти.
Система автоматического повышения усилия подъёма — при избыточной нагрузке на гидросистему автоматически изменяет давление предохранительных клапанов, повышая усилие подъёма.

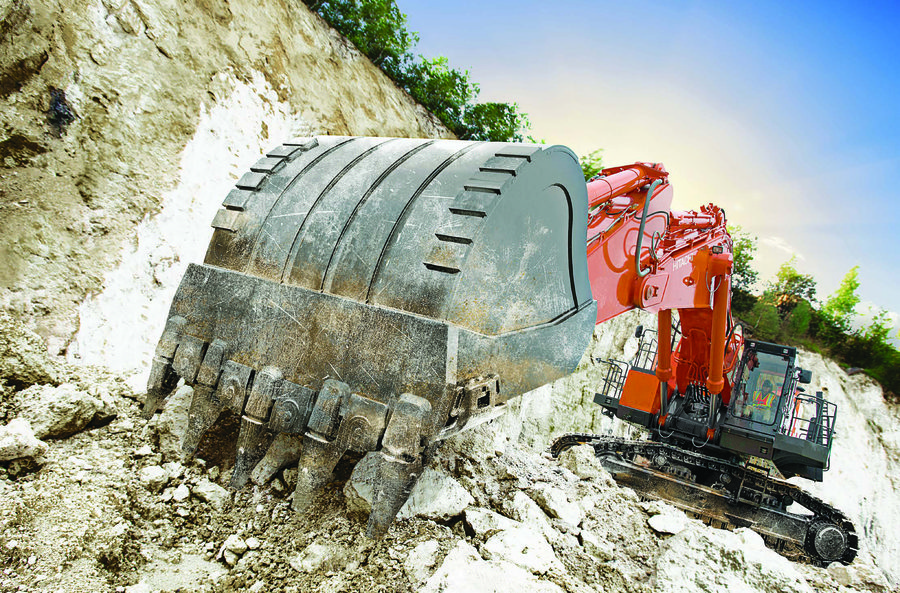

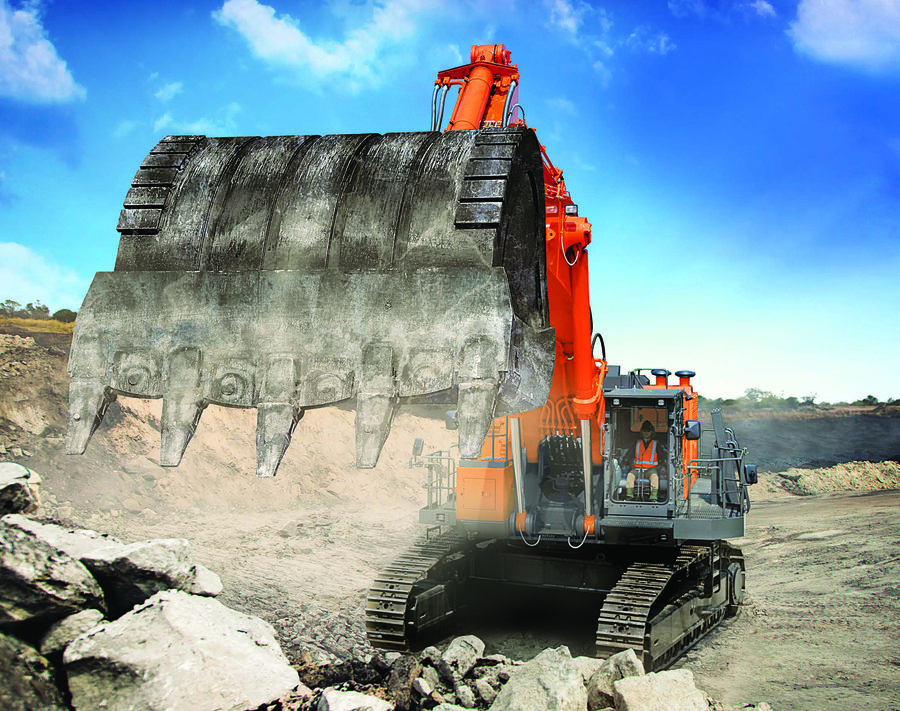

Конструкция ковша — оптимизирована для повышения эксплуатационных характеристик и долговечности. Угол разгрузки ковша легко изменяется, снижая ударное воздействие на кузов самосвала.
Безопасность для Hitachi имеет первостепенное значение. Данная философия проектирования, внедрённая в конструкцию EX1200-7, позволила создать более безопасную и удобную в техобслуживании машину. Увеличенные боковые проходы и двойной изолирующий выключатель — стандартное оснащение.
Двойной изолирующий выключатель (стандарт) — раздельное отключение двигателя и аккумуляторной батареи. При ТО батарейный изолятор отключает оба полюса; двигательный деактивирует стартер, сохраняя питание диагностики.
Выключатели останова двигателя — расположены в моторном отсеке и в кабине в удобных для доступа местах.
Видеокамера заднего вида — установлена на противовесе, обеспечивает широкий угол обзора на цветном ЖК-дисплее в кабине. Пиктограммы рабочего состояния и изображение с камеры отображаются одновременно.

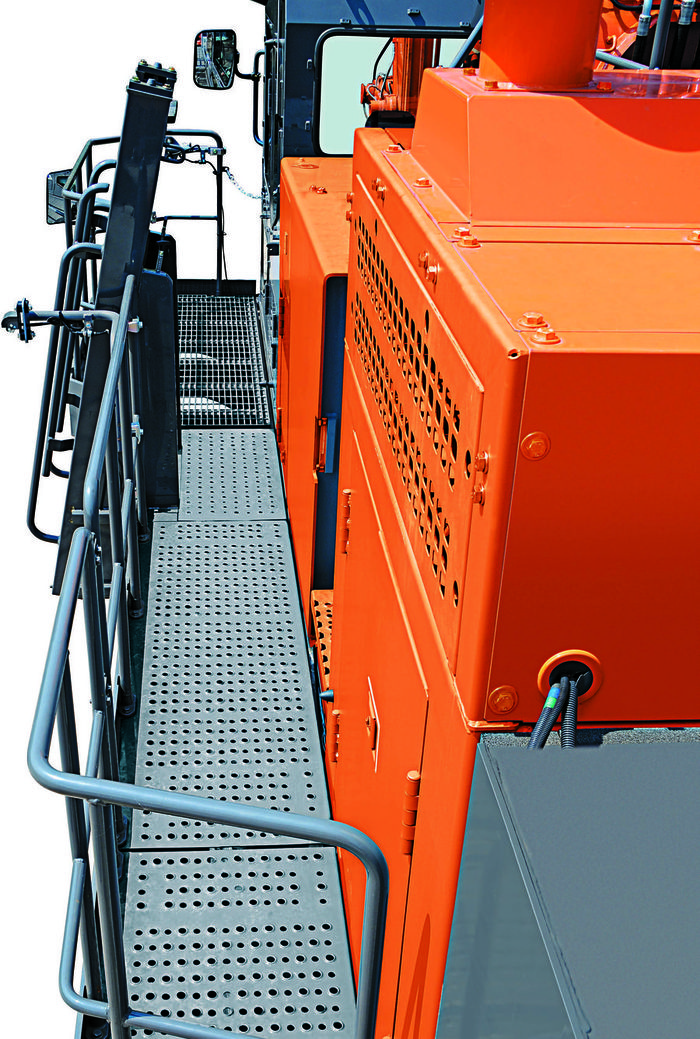

Доступ в кабину и боковые проходы — противоскользящее покрытие и специально разработанные поручни снижают опасность падения. Раздвижная лестница (стандарт) обеспечивает доступ с уровня земли.
Звуковой сигнал предупреждения о движении машины — предупреждает окружающих о перемещении экскаватора.
Верхнее защитное ограждение OPG уровень II (ISO 10262) — защита оператора от падающих объектов.
Многофункциональный дисплей — 7-дюймовый цветной многооконный экран с LED-подсветкой. Отображает ключевые параметры машины, рабочие показатели и рекомендации по устранению неисправностей. 32 языка интерфейса.
Многофункциональный контроллер с многопозиционными переключателями — часто используемые переключатели на правой консоли в легкодоступном месте. Управление интуитивно понятное.
Переключатель форсирования мощности (Power Boost) — временно повышает давление насосов и гидравлическую мощность на рабочем оборудовании при разработке твёрдых скальных пород.
Кондиционер с автоматическим управлением — кабина с избыточным давлением воздуха. Оптимизированная фильтрация внутреннего и наружного воздуха создаёт персонализированный микроклимат.

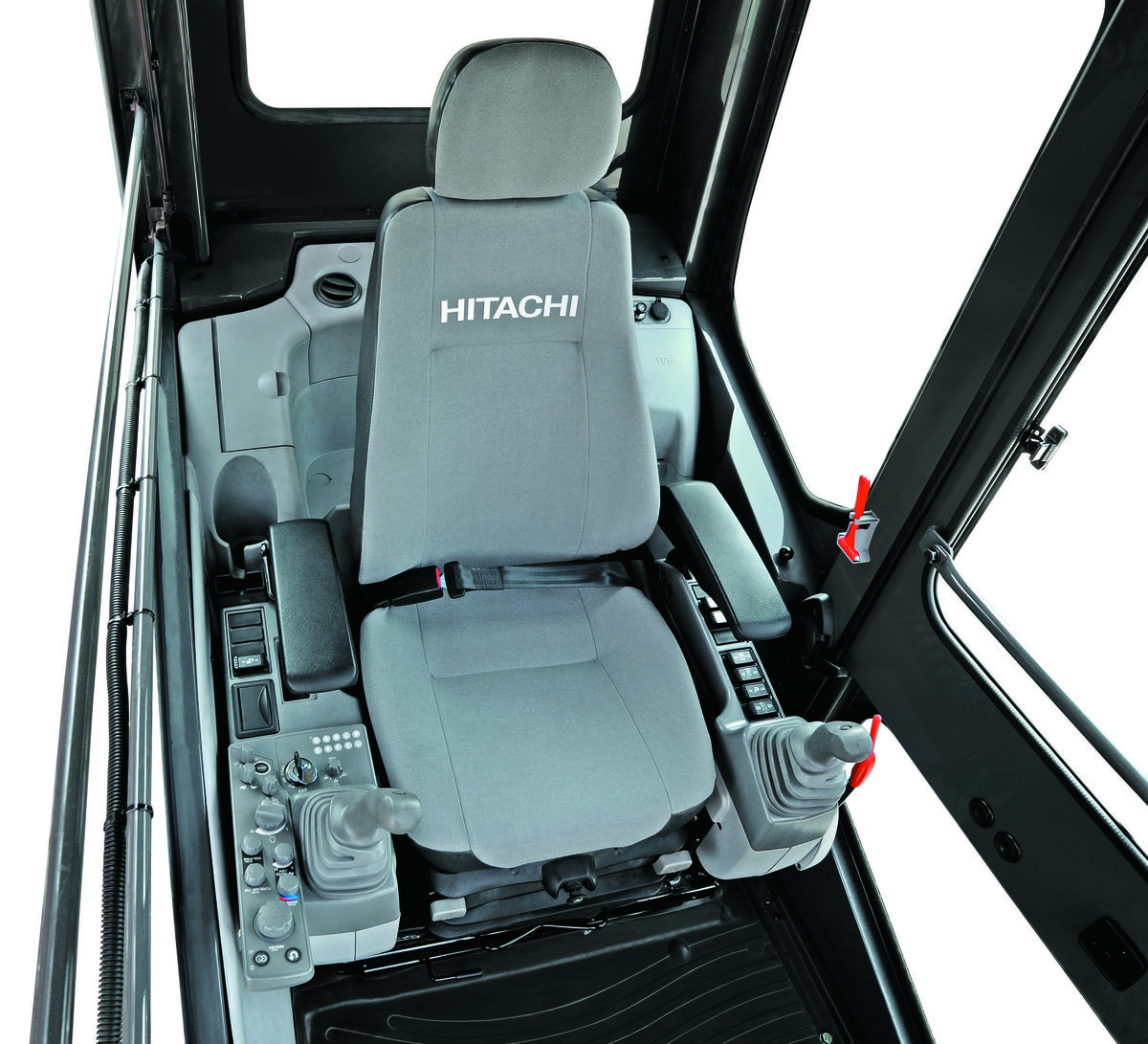

Сиденье оператора — разработано специально для горнодобывающей отрасли, с регулировкой подвески под вес оператора. По заказу — пневматическая подвеска с автоматическим расчётом оптимальной жёсткости.
6 упругих гидравлических опор кабины — значительно снижают ударное воздействие и вибрацию. Заменяются без подъёма кабины из пространства под ней.
Комфорт кабины — охладитель-нагреватель напитков, подстаканники, источник питания 12 В, стереодинамики, внешний аудиовход, вещевые отсеки, верхнее освещение.
Уникальная модульная конструкция EX1200-7 в сочетании с просторными боковыми проходами и площадками для обслуживания обеспечивает беспрепятственный доступ для регулярного осмотра и ТО.
Широкие центральные проходы и открытые сервисные зоны — удобный ежедневный доступ к двигателю, гидравлике и электрическим компонентам.
Сигнализация ТО и диагностика неисправностей — при каждом включении зажигания на мониторе появляется время следующего планового ТО. Коды ошибок выводятся на экран для авторизованного персонала.
Централизованная система фильтрации — фильтры расположены рядом с центральным проходом для быстрого и удобного осмотра.
Автоматическая система смазки (опция) — подаёт консистентную смазку к поворотной платформе и пальцам ковша. Бак 95 л с новым насосом, проходным фильтром и сапуном.
Реверсивные вентиляторы — вентиляторы радиатора и маслоохладителя могут вращаться в обратную сторону для удаления пыли с сердцевин и решёток без трудоёмкого ТО.
Система быстрой заправки топливом (опция) — заправка с уровня земли; трубопровод опционально оснащается быстроразъёмным соединителем (БРС).
Датчики загрязнённости (опция) — установлены на основных насосах, гидромоторах хода и поворота. Оповещают оператора и записывают код в DLU с возможностью удалённого оповещения персонала.
В экскаваторах Hitachi серии EX-7 объединены технические и цифровые технологии. Многочисленные бортовые датчики, диагностические инструменты и передовое программное обеспечение позволяют персоналу лучше оценивать специфику горных работ.
Система кругового обзора Aerial Angle (опция) — позволяет оператору контролировать обстановку вокруг экскаватора в режиме реального времени с высоты птичьего полёта. Изображения с нескольких стратегически расположенных камер объединяются в единую панорамную картину. 12-дюймовый монитор в кабине с выбором нескольких режимов отображения для наилучшего контроля при ведении работ.
Платформа Global e-Service — онлайн-платформа Hitachi передаёт наиболее важную информацию о машине непосредственно клиенту в простом формате. Данные о работе двигателя и гидросистемы записываются блоком DLU непрерывно.
Спутниковая связь / GPRS (опция) — стандартная информация о машине передаётся ежедневно через спутник или GPRS на платформу Hitachi Global e-Service.
Беспроводной интерфейс WIU (опция) — подробные сведения, зафиксированные блоком DLU, можно дистанционно скачать через блок WIU и получить данные по выполнению операций и состоянию машины.
Интеграция с системами управления парком (Wenco и др.) — DLU может быть объединён с Wenco или другой системой управления парком машин для отслеживания рабочих параметров в режиме реального времени.
